防爆等級基礎知識

BASIC KNOWLEDGE OF EXPLOSION-PROOF GRADE

爆炸性氣體環境用電氣設備危險場所分類

0區	1區	2區
爆炸性氣體環境連續出現或長時間存在的場所。	在正常運行時，可能出現爆炸性氣體環境的場所。	在正常運行時，不可能出現爆炸性氣體環境，如果出現也是偶爾發生并且僅是短時間存在的場所。

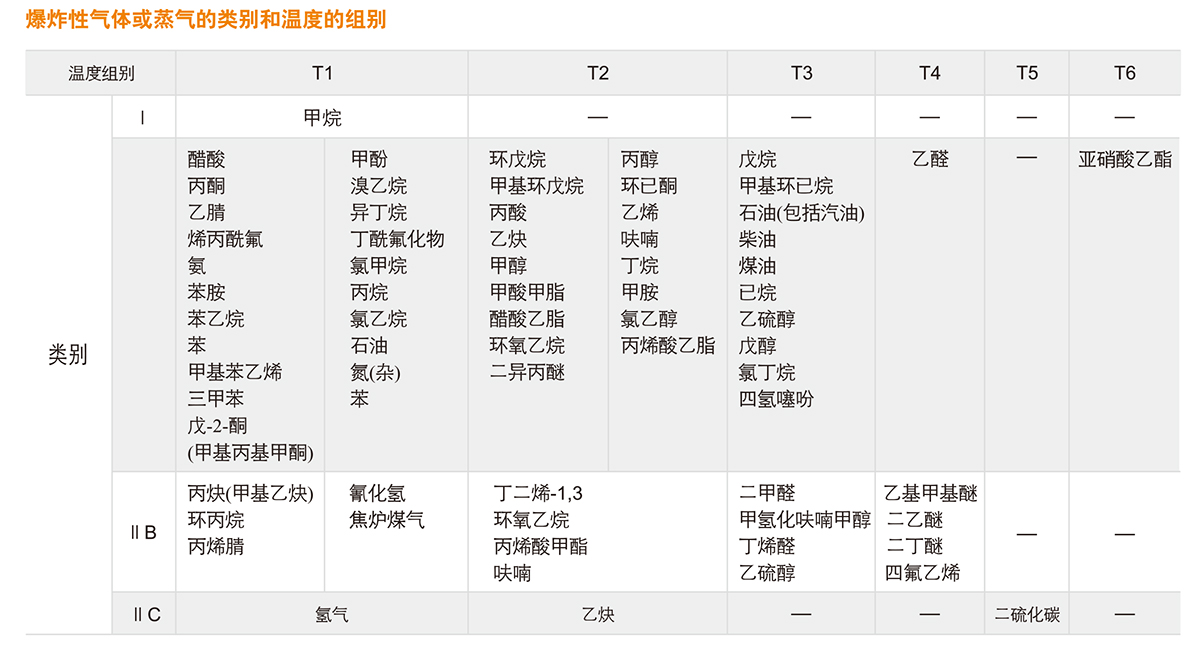

爆炸性氣體分級組別

電氣設備類別	代表性氣體	氣體分級	最大實驗安全間隙	最小點燃電流（MIC）
I類	甲烷（沼氣）	一	一	一
IIA類	丙烷	A	MESG.>0.9mm	MIC比值>0.8
IIB類	乙烯	B	MESG0.5mm~0.9mm	MIC比值：0.45~0.8
IIC	氫氣/乙炔	C	MESG.>0.5mm	MIC比值<0.45
注：I類：沒礦井下（甲烷）用電氣設備，II類：工廠（除煤礦外的其他爆炸性氣體環境）用電氣設備。 *：僅適用于II類隔爆型“d”本質安全型“i”電氣設備以及部分“n”型電器設備。

GB3836體系中的電氣設備保護方法

標準編號	國際國外相應標準	防爆類型	防爆原理	圖解
GB3836.1	IEC60079-0 EN60079-0 FM3600 UL2279	通用要求	一	一
GB3836.2	IEC60079-1 EN60079-1 FM3600 UL2279	防爆型“d”	將設備在正常運行時，能產生火花電弧的部件置于隔爆外殼體，隔爆外殼能承受內部的爆炸壓力而不致損失，并能防止爆炸傳播到外殼外。
GB3836.3	IEC60079- 7EN60079-7 FM3600 UL2279	增安型“e”	在正常運行時不會產生電弧、火花和危險高溫，在結構上再進一步采取保護措施，提高設備的安全性。
GB3836.4	IEC60079-1 1EN60079-11 FM3601 UL2279	本質安全型“i”	設備內部的電路在規定的條件下，正常工作或規定的故障狀態下產生的電火花和熱效應均不能點爆炸性混合物。
GB3836.5	IEC60079- 2EN60079-2 FM3620 NFPA496	正壓型“p”	保持內部保護氣體的壓力高于周圍，以免爆炸性混合物進入外殼，或使足量的保護氣體通過外殼，使內部的爆炸性混合物的濃度降至爆炸下限以下。
GB3836.6	IEC60079- 6EN60079-6 FM3600 UL2279	充油型“o”	將電氣設備的部件整個浸在保護液中，使設備不能夠點燃液面上或外殼外面的爆炸性氣體。
GB3836.7	IEC60079-5 EN60079-5 FM3600 UL2279	充砂型“q”	電氣設備的一種防爆型式，將能點燃爆炸性氣體的被固定導電部件完全埋入填充材料中，以防止點燃外部爆炸性氣體環境。
GB3836.8	IEC60079-1 5EN60079-15 UL2279	“n”型	電氣設備不能點燃周圍的爆炸性氣體 ( 在正常的工作條件下和在確定的非正常工作條件下 )。
GB3836.9	IEC60079-1 8EN60079-18 FM3600 UL2279	澆封型“m”	將可能點燃爆炸性混合物的部分澆封在復合物中，使它不能點燃周圍的爆炸性氣體。
粉塵防爆電器設備保護方法
GB12476.1	IEC61241-0 EN61241-1	粉塵防爆	可燃性粉塵環境用電設備，第1部分通用要求。
GB12476.5	IEC61241-1 EN61241-1	粉塵防爆	可燃性粉塵環境用電設備，第5部分外殼保護型tD。

可燃性粉塵環境用電氣設備

20區	21區	22區
空氣中爆炸環境以可燃性粉塵云的狀態連續出現，長時間存在或頻繁出現的場所。	在正常操作過程中，空氣爆炸性環境以可燃性粉塵云的狀態可能出現或偶爾出現的場所。	在正常操作過程中，空氣中爆炸性環境以可燃性粉塵云的狀態不可能出現的場所，如果出現僅是短時間存在的場所。

GB12476-2013版新防爆國家標準與GB12476-2000版標準主要變化

GB12476.1-2000主要技術內容由GB12476.5-2013《可燃性粉塵環境用電氣設備第5部分：外殼保護性“D”》代替

防爆標準由原來的“DIP”變為“Ex”，根據防爆形式不同又分為“Ex tD”外殼保護型、“Ex pD”正壓保護型、“Ex id”本質安全型和“Ex mD”澆封保護型

原“用外殼和限制表面溫度保護的電氣設備”變為“Ex td”外殼保護型、“Ex pD”正壓保護型、“Ex id”本質安全型和“Ex mD”澆封保護型

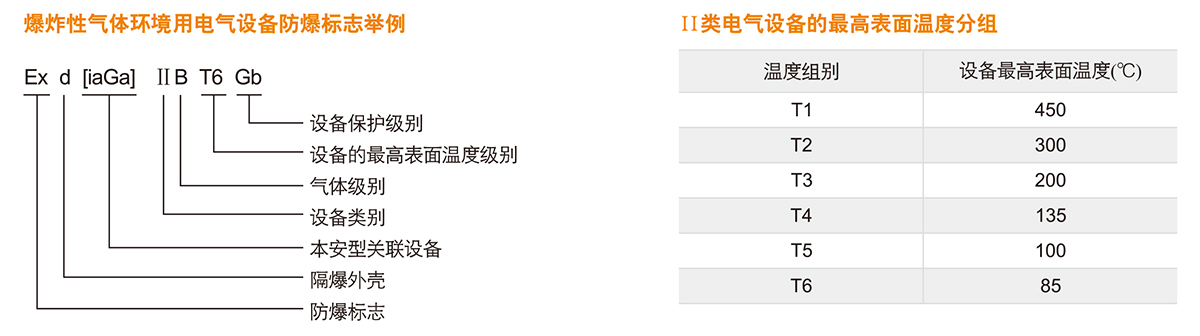

防爆標志中溫度組別標溫度值

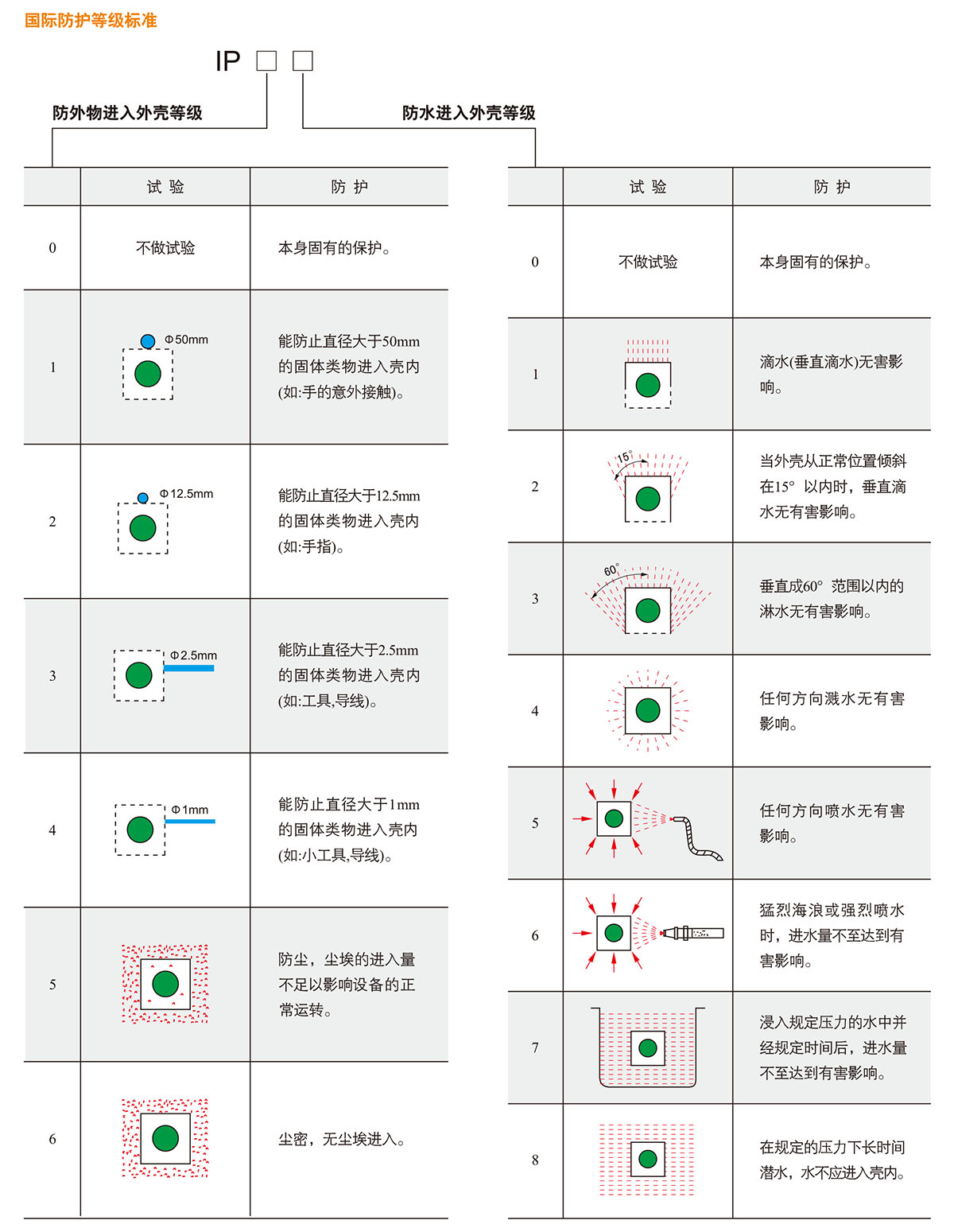

防爆標志中體現外殼防護等級（IP代碼）

GB3836-2010版新防爆國家標準與GB3836-2000版標準主要變化

GB3836.1	GB3836.2	GB3836.3	GB3836.4
1.將“爆炸性氣體環境”修改為“爆炸性環境” 2.將爆炸性粉塵環境的要求并入 3.增加了設備保護級別（EPL） 4.將“n”型電氣設備納入通用要求 5.在II類電氣設備的含輕金屬外殼材料中增加了對金屬“鋯”的含量要求 6.對燈具的補充規定中，透明罩可有網孔小于2500mm2的保護網保護（老標準中為50mmx50mm） 7.明確了標志的次序，關聯設備的詳細標志、特定氣體的標志，小型設備的標志等。	增加了如呼吸裝置、排液裝置、Ex封堵件等術語和定義刪掉了對透明件的材料和安裝方法的要求檢查和試驗增加了確定最高表面溫度的條件增加了對燈座和燈（泡）頭的要求引入了“設備保護級別（EPL）”的概念等	修改了爬電距離和電氣間隙表中的電壓等級和相應數值及相關的注增加了管式雙插腳熒光燈的要求增加了不允許采用帶運動線圈的測量儀表的規定增加了容量等于或小于25Ah的原電池盒蓄電池的要求增加了端子絕緣材料試驗等	1.增加了ic保護等級 2.增加了大電流火花試驗裝置的結構要求 3.增加了使用電阻限制電容放電的技術要求 4.增加了變壓器的電壓試驗 5.引入了測量密封電池盒最大壓力的方法等

設備保護級別（EPL）與區的傳統對應關系

設備保護級別	Ga	Gb	Gc

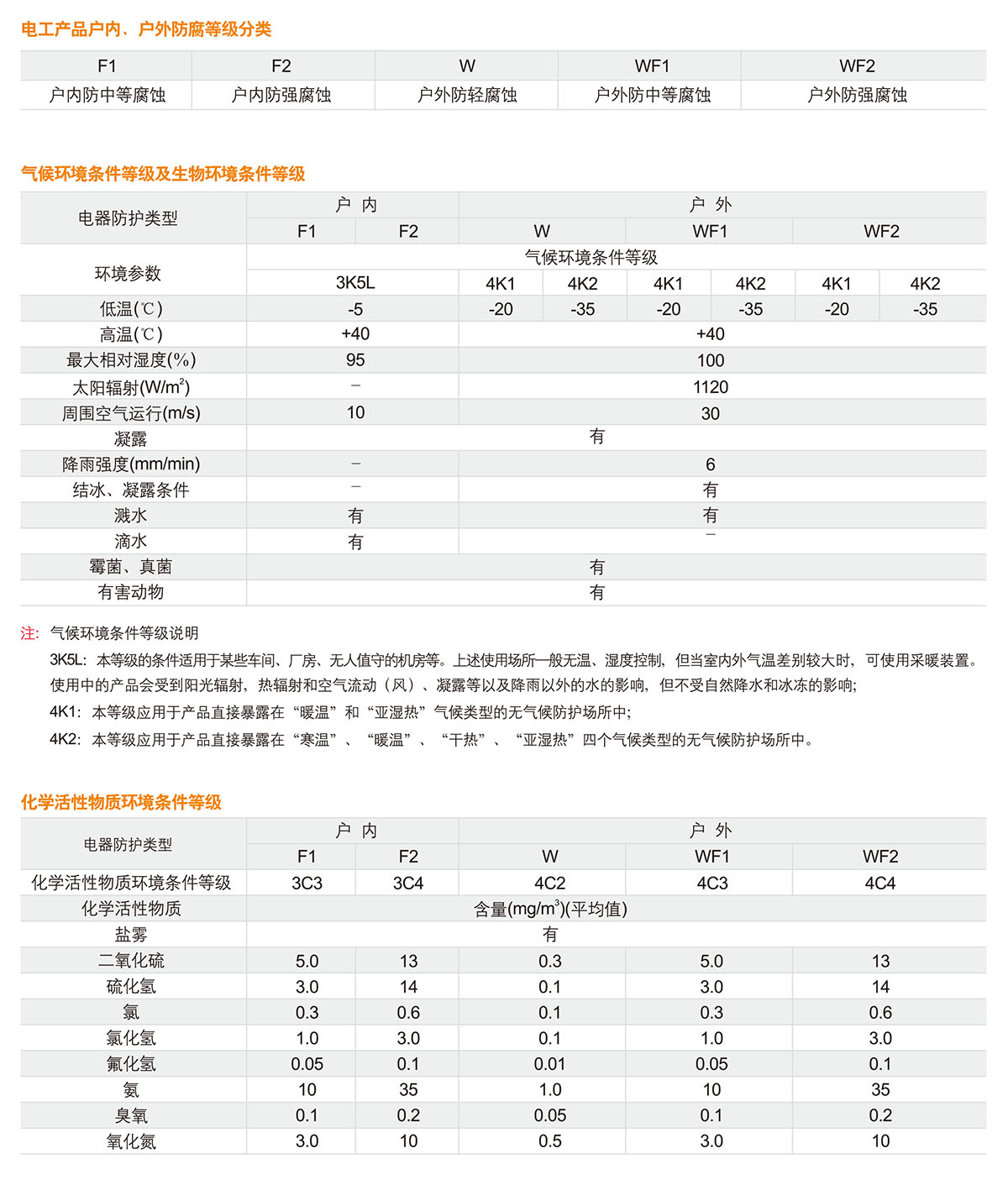

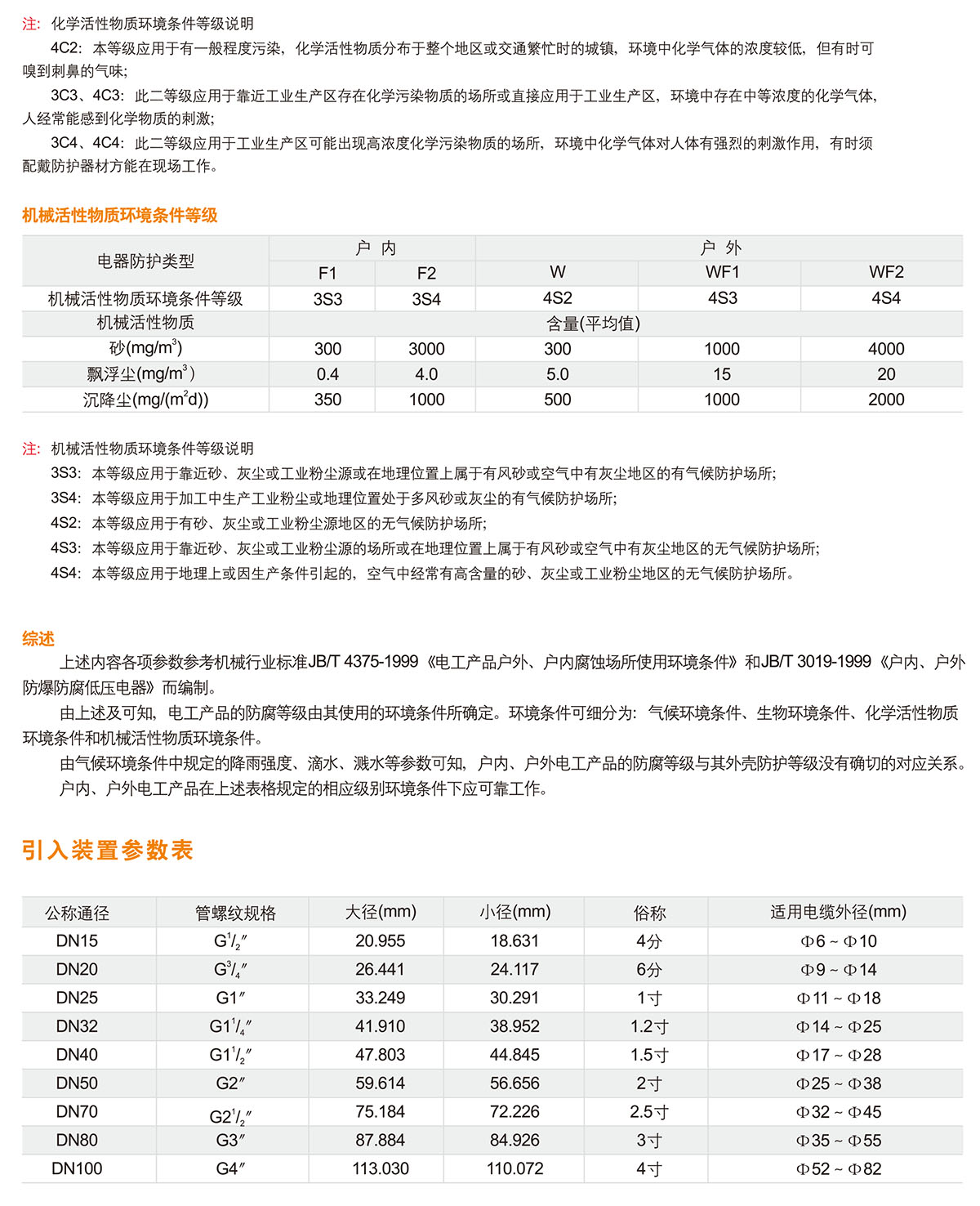

根據設備成為點燃源的可能性和爆炸性氣體環境，爆炸性粉塵環境及煤礦甲烷爆炸性環境所具有的不同特征而對設備規定的保護級別	爆炸性氣體環境用設備，具有“很高”的保護級別，在正常運行、出現的預期故障或罕見故障時不是點燃源	爆炸性氣體環境用設備，具有“高”的保護級別，在正常運行或預期故障條件下不是點燃源	爆炸性氣體環境用設備，具有“一般”的保護級別，在正常運行中不是點燃源，也可采取一些附件加保護措施，保證在點燃源預期經常出現的情況下（例如燈具的故障）不會形成有效點燃
